ABB机器人与西门子s7-1200Profinet通讯实现步骤

前言

在工业自动化领域，ABB机器人和西门子S7-1200 PLC的结合为智能制造注入了新的活力。它们之间通过PN（Profinet）通信实现数据的高效交换。本篇文章将详细解析ABB机器人与西门子1200 PLC的PN通信案例，帮助你更好地理解其应用和实现步骤。

应用案列

我们设想一个具体的应用场景：在一条自动化生产线上，ABB机器人负责物料的搬运，而西门子S7-1200 PLC则负责整体生产过程的控制与监测。通过PN通信，PLC能够下发指令给机器人，机器人在接收到指令后执行相应的动作。

一、硬件准备

ABB机器人：搭载相应的控制器，支持PN通信模块。
西门子S7-1200 PLC：配备适当的Profinet接口。

网线以及工业以太网交换机：用于连接机器人与PLC。
计算机：用于配置与编程。

二、机器人设置

1、通讯设置

（1）用网线将ABB机器人控制柜LAN3口和西门子1200进行连接

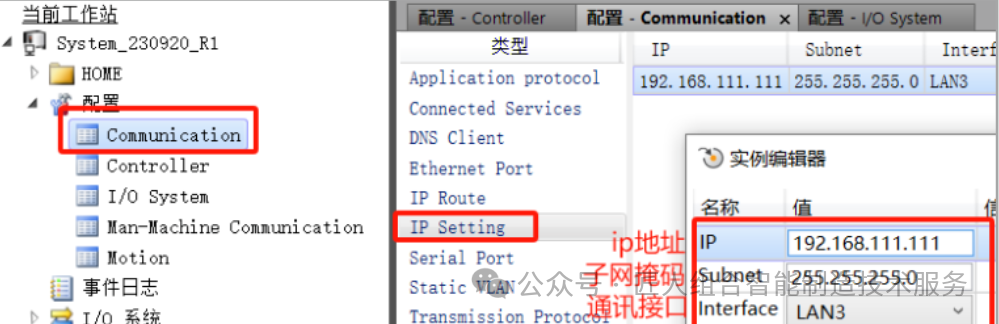

（2）用电脑RobotStudio连接机器人，设置通讯网络

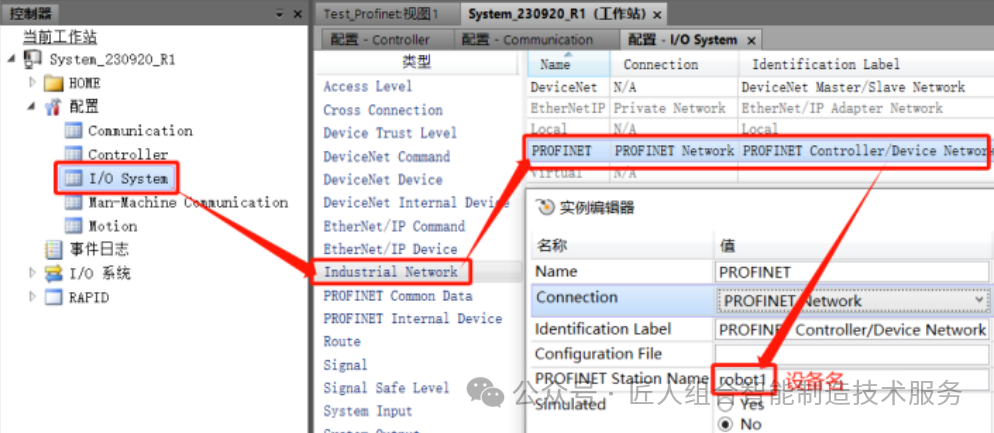

（3）设置通讯名称

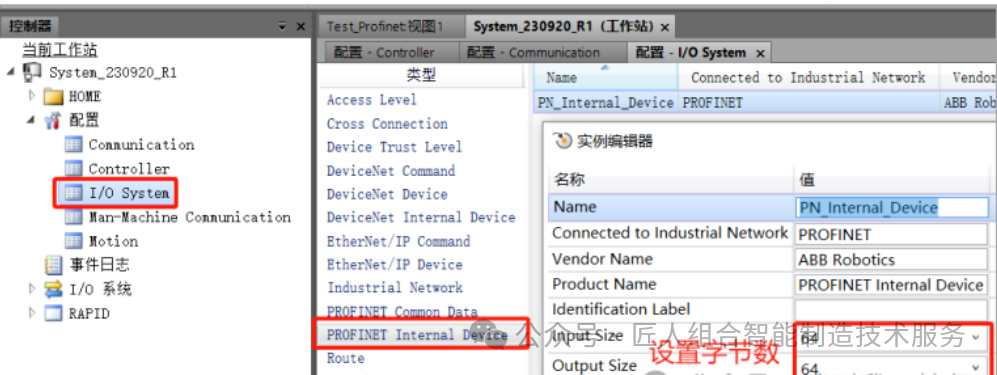

（4）设置通讯字节数

（5）分配PN网络上的IO信号（ABB机器人输出=Plc输入，Plc输出=ABB机器人输入）

在创建IO信号时，通讯设备选择Profinet

2、获取GSD文件

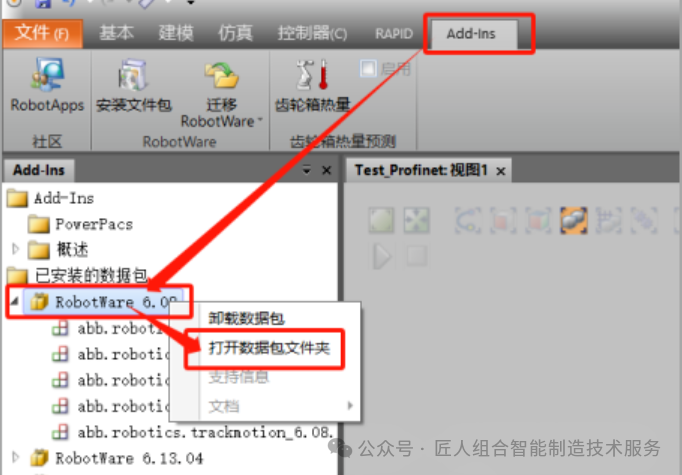

（1）找到与示教器相同版本的Robotware,打开数据包文件夹

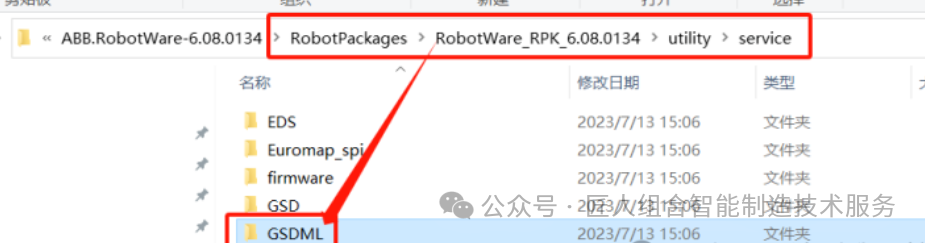

（2）找到对应的文件复制粘贴至自己的文档

三、PLC设置

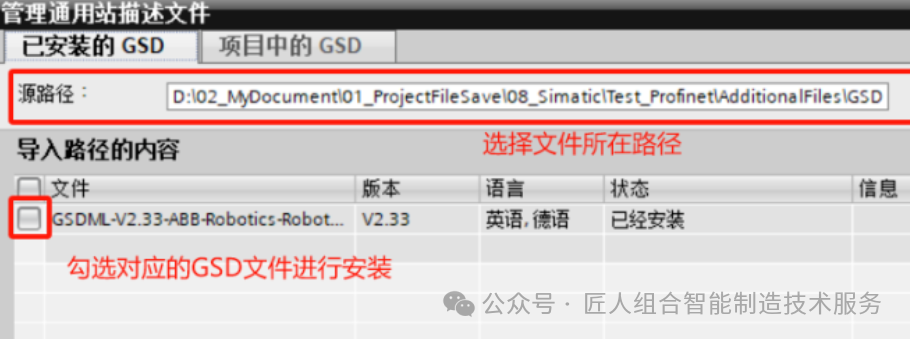

（1）打开或者创建工程文件，点击【选项】-【管理通用站描述文件】，安装GSD文件

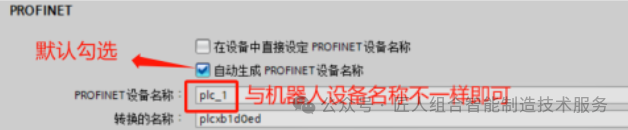

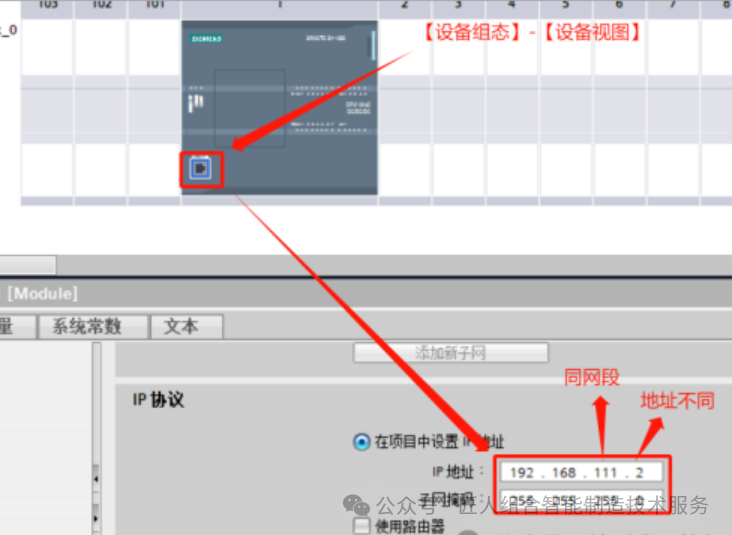

（2）设置PLC  Profinet通讯地址的IP地址，设备名称

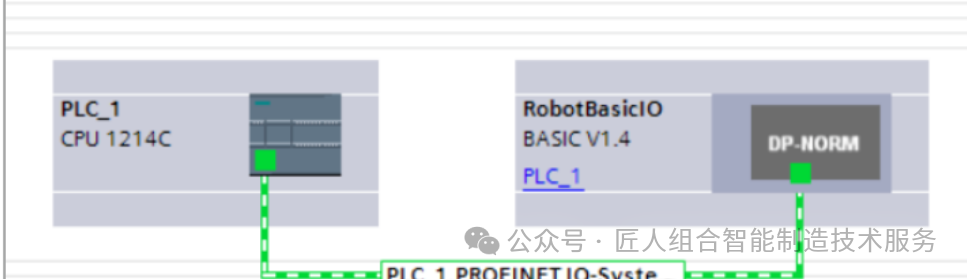

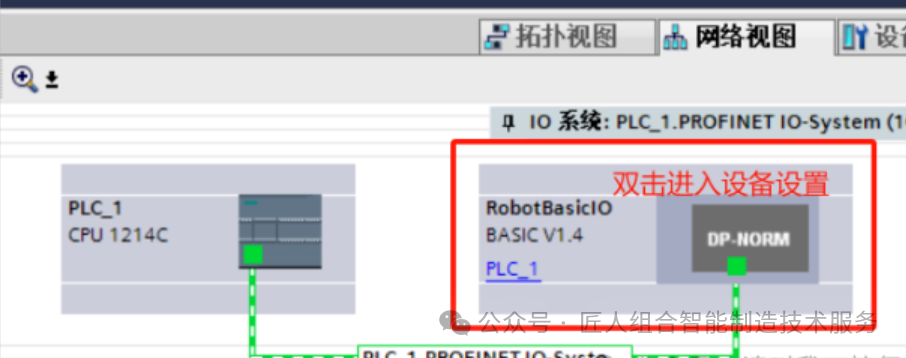

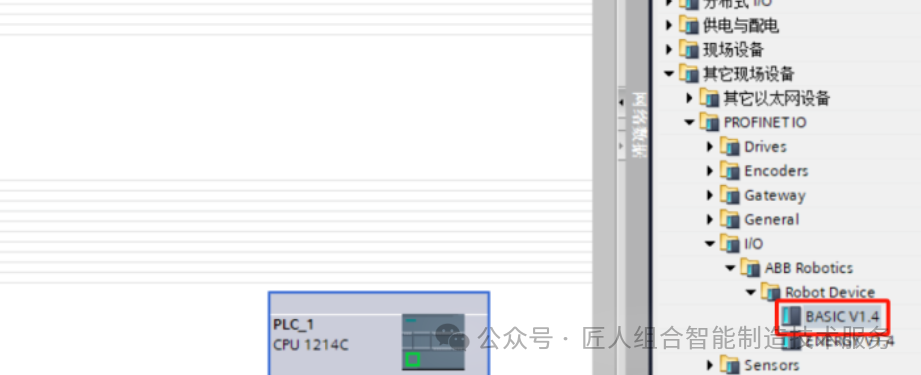

（3）将硬件拖入网络视图中并连接

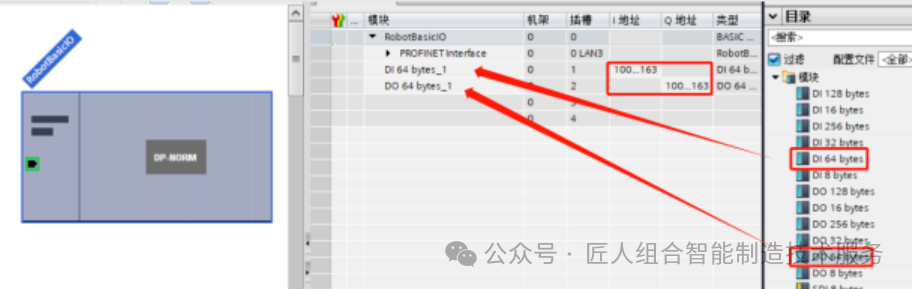

（4）添加DI和DO模块，并设置地址

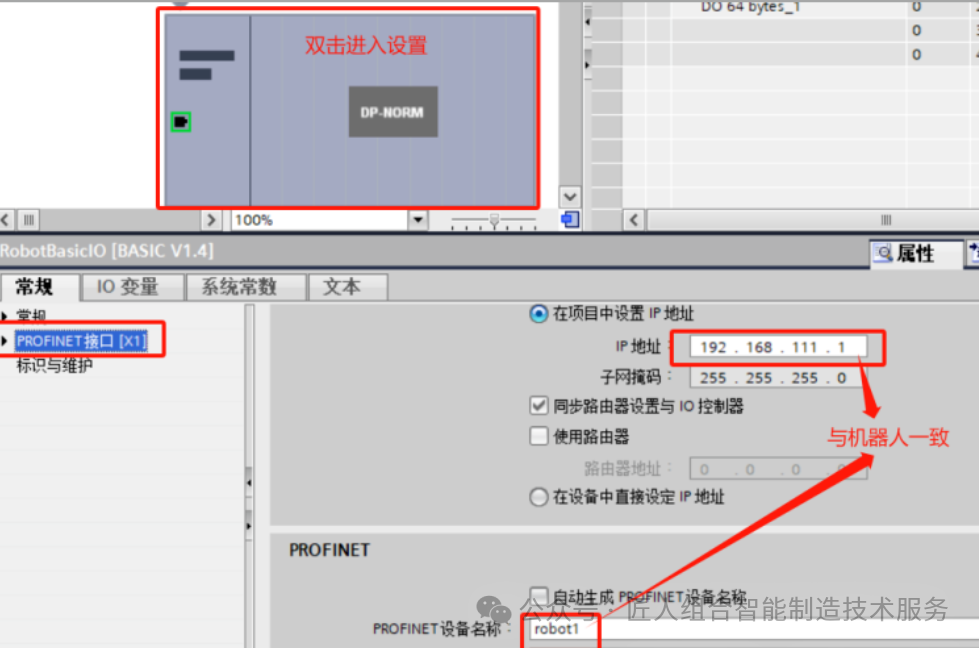

（5）设置通讯对象的IP地址和名称，即可完成通讯设置

四、测试与调试
一旦程序编写完成，进行以下测试确认系统的正常运行：

1、启动ABB机器人和西门子PLC，并确认它们的连接状态。
2、运行PLC程序，观察ABB机器人是否能依据PLC发送的目标位置进行移动。
3、若无法正常工作，检查网络连线、IP配置及数据块设置。

结语

我们希望通过这个详细解析，你能够对ABB机器人与西门子1200的PN通信有更深入的了解。如果您有任何疑问或需要讨论的内容，欢迎在评论区留言！感谢您的阅读，我们下期再见！
