西门子s7-200smart的profinet通信概述

PROFINET IO 是 PROFIBUS International基于以太网的自动化标准。它定义了跨供应商通信、自动化和工程组态模型。借助 PROFINETIO，可采用一种交换技术使所有站随时访问网络。因此，多个节点可同时传输数据，进而可更高效地使用网络。数据的同时发送和接收功能可通过交换式以太网的全双工操作来实现（带宽为 100 Mbps）。

PROFINET IO 系统由下列设备组成：

1、PROFINET 控制器，控制自动化任务。

2、PROFINET 设备，是现场设备，由 PROFINET 控制器进行监视和控制。PROFINET设备可包含多个模块和子模块。

3、软件，通常基于 PC，用于设置参数和诊断各个 PROFINET 设备。

PROFINET 的目标如下：

1.实现工业联网，基于工业以太网（开放式以太网标准）

2.实现工业以太网与标准以太网组件的兼容性

3、凭借工业以太网设备实现高稳健性。工业以太网设备适用于工业环境（例如温度和抗干扰性）

4、实现实时功能

5、其他现场总线系统的无缝集成

从STEP STEP 7-Micro/WIN SMART V2.4 和 S7-200 SMART V2.4 CPU 固件开始，标准型CPU（ST/SR型CPU）支持PROFINET IO 控制器；从V2.5版本开始，支持作智能设备。

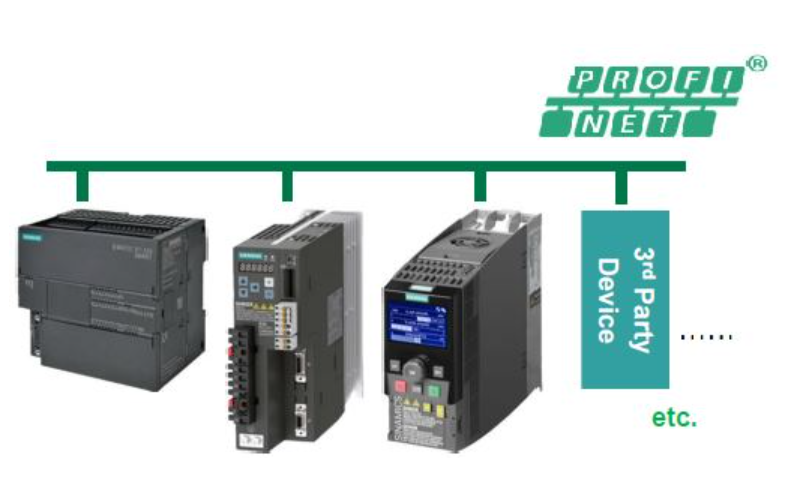

（图1.S7-200SMART PROFINET通信概述）

S7-200 SMART 做PROFINET IO 通信的具体参数如表1.所示。

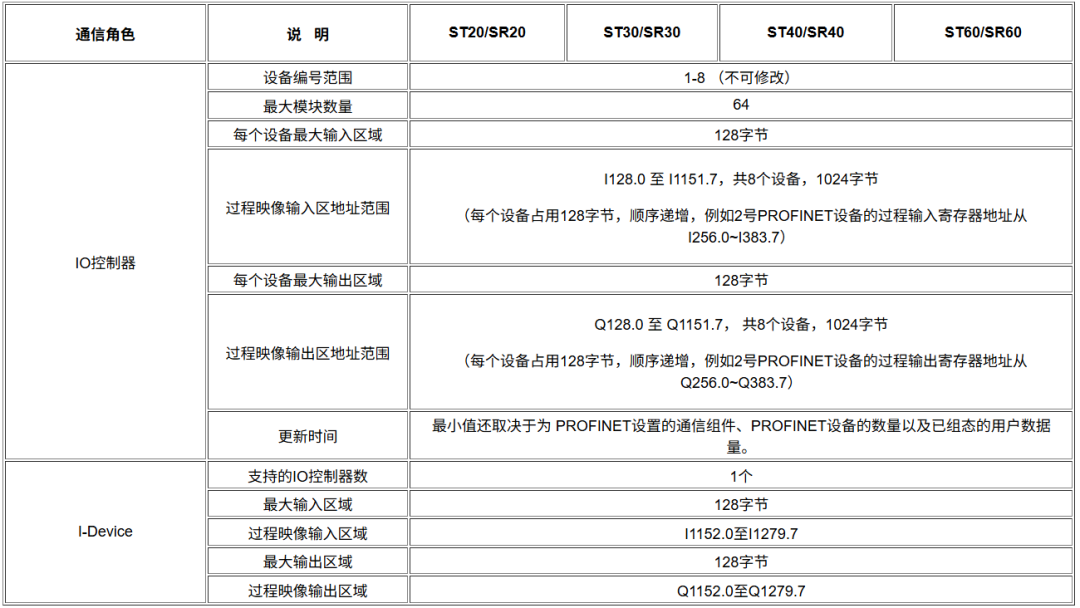

                        （表1）

S7-200 SMART从组态到启动的过程如图2.所示

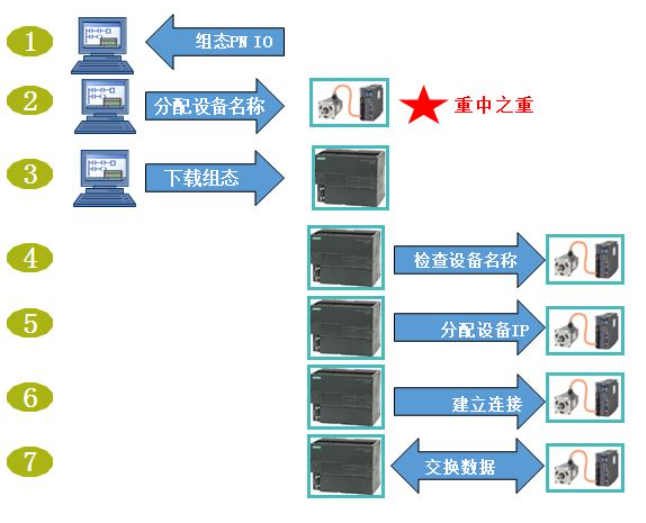

                       （图2）

S7-200 SMART做PROFINET通信配置一般可以分为如下几部分：

1、在STEP 7-Micro/WIN SMART中添加PROFINET IO设备的GSD文件

2、配置 PROFINET 向导

3、为PROFINET IO设备分配设备名称

PROFINET诊断（如需要）方法：

1、查看CPU指示灯状态

2、通过PLC信息

3、使用特殊存储器

S7-200 SMART I-DEVICE概述

S7-200 SMART 在 V2.5 版本（硬件和软件）增加标准型 CPU 支持 PROFINET IO 智能设备的功能。作为智能设备可以与IO 控制器交换数据*大输入128字节/输出128字节。

什么是智能设备功能？

智能设备是采用“智能 IO 设备”组态的 CPU。

CPU 的智能设备功能允许在 CPU 与上级IO控制器之间进行数据交换的同时作为下级IO设备的IO控制器。

集中式或分布式 (PROFINET IO) I/O 中采集的过程值由用户程序进行预处理，并通过 PROFINET IO 接口提供给上位 IO 控制器。

S7-200 SMART V2.5 支持两种类型的智能设备：

1、不带下级 PROFINET IO 系统的智能设备

2、带下级 PROFINET IO 系统的智能设备

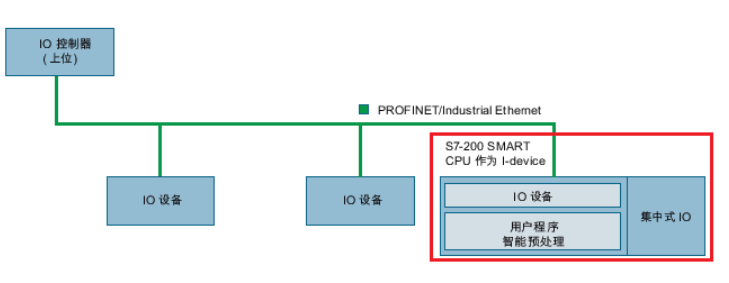

不带下级 PROFINET IO 系统的智能设备

智能设备自身没有分布式 IO。具有 IO 设备角色的智能设备的组态和参数分配与分布式 I/O 系统相同。

带下级 PROFINET IO 系统的智能设备
1、智能设备除了具有 IO 设备角色之外，也可以用作 PROFINET 接口上的 IO 控制器。
2、这意味着，智能设备可通过其 PROFINET 接口而成为上位 IO 系统的一部分，并可作为 IO 控制器来支持自身的下级 IO 系统。
3、下级 IO 系统可以包含智能设备。这样就可实现分层的 IO 系统结构。
注意：
如果 S7-200 SMART CPU 作为带下级 PROFINET 系统的智能设备，支持的*大下级 IO 设备数为 8，并且只支持一个上位控制器。

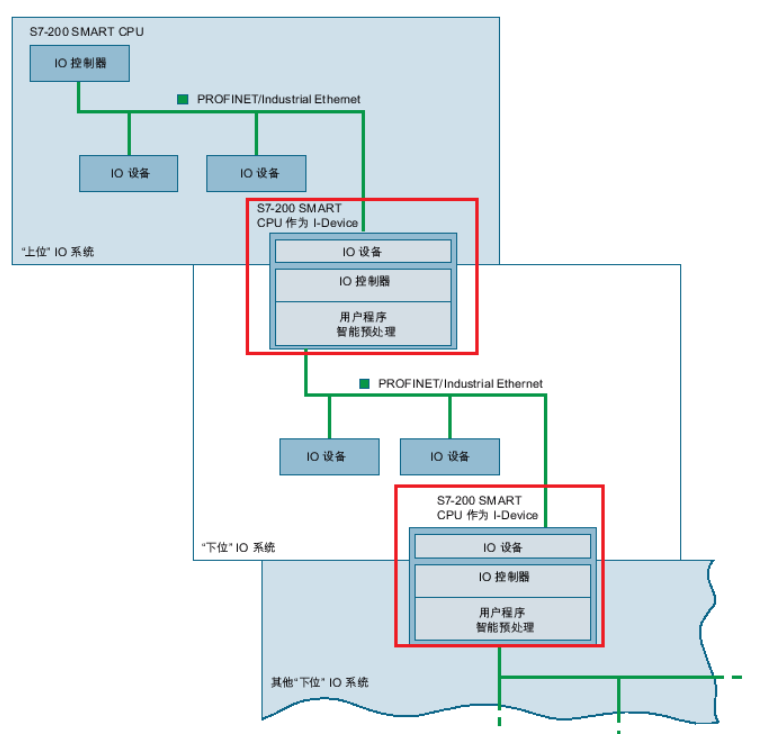

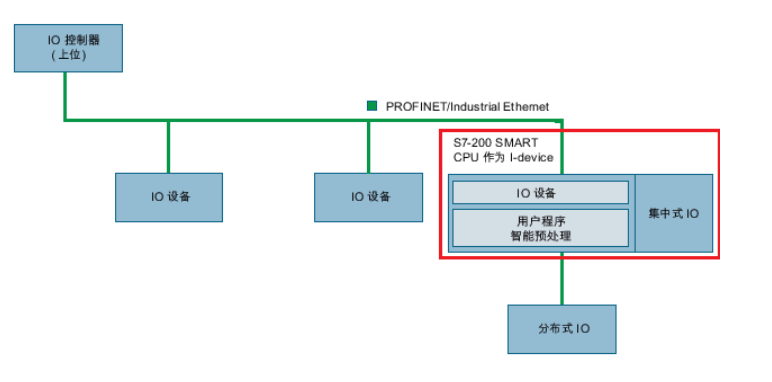

（图3.带下级PROFINET IO系统的智能设备）
