三菱FX5U与西门子S7-1200 PLC通信：跨品牌协作实操指南
在工业自动化场景中，三菱与西门子PLC常因项目需求搭配使用，而跨品牌设备的通信问题，往往是工程师们的“高频痛点”。今天就以三菱FX5U系列与西门子S7-1200 PLC为例，拆解两种主流通信方案的实操步骤，帮你快速打通设备数据链路。
一、通信方案选型：选对方向少走弯路
跨品牌PLC通信，核心是选择“双方都支持”的协议。FX5U与S7-1200的适配方案中，Modbus TCP和PROFINET是*成熟、*常用的两种，可根据项目需求灵活选择：
1、 Modbus TCP：开源协议，无需额外硬件，适合中小规模数据交互（如开关量控制、少量模拟量传输），成本低、兼容性强。
2、PROFINET：西门子主导的工业以太网协议，需FX5U搭配专用通信模块（如FX5-ENET/IP），传输速度快、稳定性高，适合高精度、高实时性场景（如生产线同步控制）。
二、实操方案一：Modbus TCP通信（低成本）
Modbus TCP基于以太网，只需将两台PLC接入同一局域网，通过软件配置即可实现通信，具体分3步：
1. 硬件与网络准备

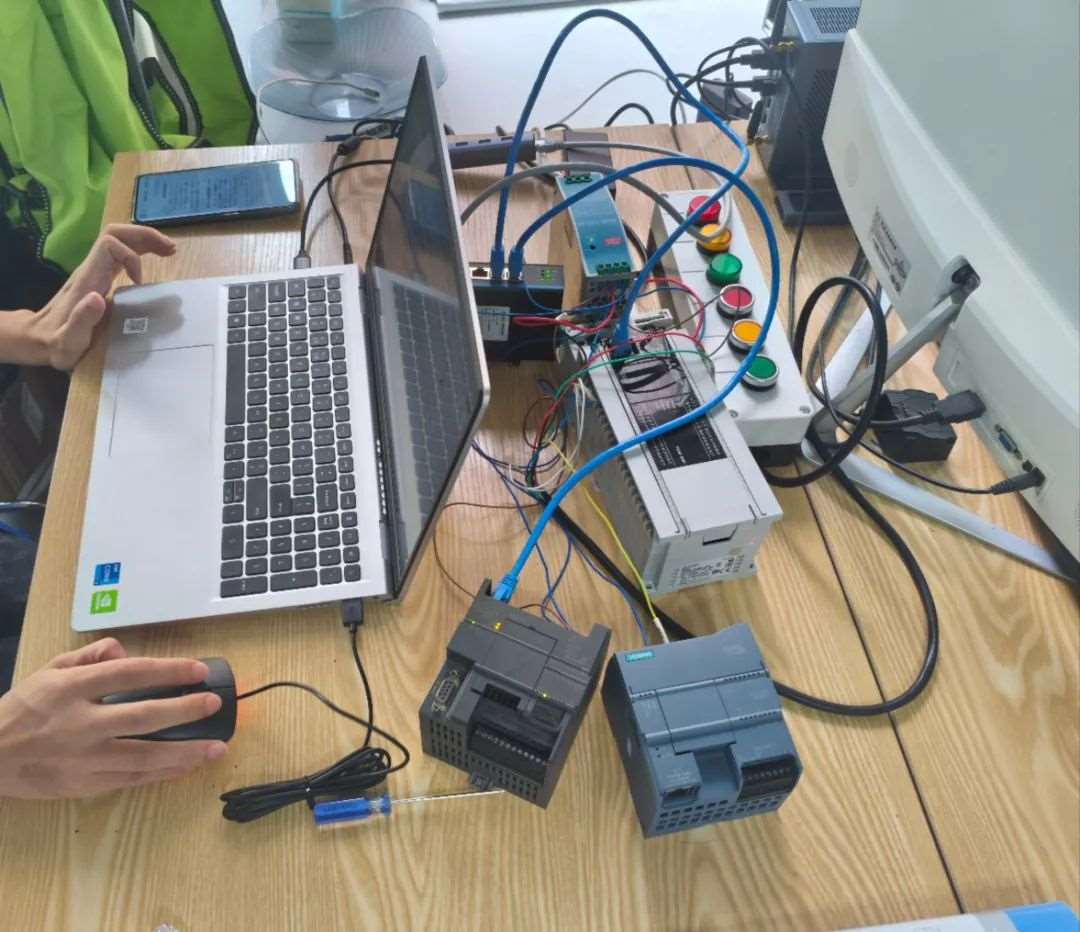

（1）硬件清单：三菱FX5U（带以太网口）、西门子S7-1200（带PN口）、交换机、网线。
（2）网络配置：给两台PLC分配同一网段的IP地址（如FX5U设为192.168.0.10，S7-1200设为192.168.0.20），确保电脑能同时ping通两台设备。
2. 三菱FX5U侧配置（GX Works3软件）
（1）新建项目，添加FX5U CPU，在“参数”→“内置以太网端口设置”中，确认IP地址与子网掩码正确。
（2）进入“功能块”→“Modbus TCP”，将FX5U设为“Modbus从站”，设置从站地址（如1），并映射需要交互的数据寄存器（如D0-D10对应S7-1200的输入区）（3）下载程序到FX5U，重启PLC使配置生效。
3. 西门子S7-1200侧配置（TIA Portal软件）
（1）新建项目，添加S7-1200 CPU，在“设备配置”中设置IP地址，与FX5U处于同一网段。
（2）在“指令”→“通信”中调用“MB_CLIENT”（Modbus客户端）指令，填写FX5U的IP地址、从站地址，以及数据读取/写入的地址映射（如读取FX5U的D0，对应S7-1200的MW0）。
（3）编写简单逻辑（如触发MB_CLIENT指令的“REQ”信号），下载程序到S7-1200，通过“在线监控”确认通信状态（“Done”灯亮表示通信成功）。
三、实操方案二：PROFINET通信（高实时性）
若项目对实时性要求高，需通过PROFINET协议通信，核心是给FX5U添加PROFINET兼容模块，步骤如下：
1、硬件与前期准备
（1）额外硬件：三菱FX5-ENET/IP模块（支持PROFINET从站功能），将模块插入FX5U的扩展插槽。
（2）固件要求：确保S7-1200的固件版本≥V4.0，FX5-ENET/IP模块固件版本≥V1.1。
2、三菱FX5U侧配置（GX Works3软件）
（1）在项目中添加FX5-ENET/IP模块，进入“模块参数”→“PROFINET设置”，将FX5U设为“PROFINET从站”，记录自动生成的“设备名称”（如FX5U-PN-01）。
（2）映射PROFINET数据区：将FX5U的输入/输出点（如X0、Y0）或寄存器（如D0）映射到PROFINET的“输入映射区”和“输出映射区”，确定数据长度（如2字节）。
3、西门子S7-1200侧配置（TIA Portal软件）
（1）在S7-1200的“设备配置”中，点击“添加新设备”→“PROFINET IO”→“其他”，输入FX5U的“设备名称”，搜索并添加FX5U从站。
（2）完成“IO控制器与IO设备”的关联，在“硬件配置”中确认FX5U的映射地址（如输入映射到I0.0-I1.7，输出映射到Q0.0-Q1.7）。
（3）下载配置到S7-1200，在线激活PROFINET通信，通过“诊断缓冲区”查看通信状态（无报错即成功）。
四、通信故障排查：3个高频问题解决技巧
1、网络不通：优先检查IP地址是否同网段、网线是否松动，用电脑ping PLC IP，排除硬件或网络故障。
2、Modbus通信失败：确认FX5U的从站地址、数据寄存器地址与S7-1200的MB_CLIENT指令参数一致，检查“MB_CLIENT”的“Error”代码（如代码6表示IP错误，代码10表示从站无响应）。
3、PROFINET无法关联：检查FX5-ENET/IP模块固件版本是否兼容，确保S7-1200输入的“设备名称”与FX5U侧完全一致（区分大小写）。
总结
三菱FX5U与西门子S7-1200的通信，本质是“协议匹配+地址映射”的过程：低成本选Modbus TCP，高实时性选PROFINET。只要按照步骤配置参数、核对地址，跨品牌PLC的协作就能高效落地。
如果在实操中遇到特殊场景（如大量数据传输、冗余通信），欢迎大家在评论区留言，一起探讨解决方案
